锂电池矿灯

   1、产品特点、用途及适用范围

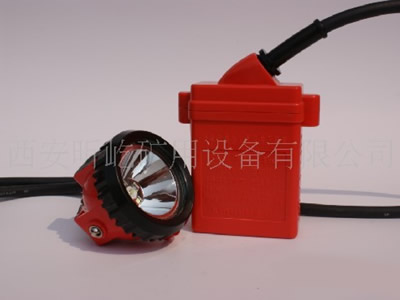

KL5LM（A）矿灯是采用锰酸锂离子电池为电源的新型矿灯，是瓦斯矿井和一般矿井矿工随身携带的照明工具。该矿灯具有重量轻、携带方便、安全可靠、循环寿命长，无环境污染, 并可在传统铅酸电池矿灯充电架上直接充电等特点。KL5LM（A）型矿灯以高亮度LED发光管做光源，一主6辅。电源为18650及聚合物两种电池供电，用户可自行选择。电池装有矿灯短路保护器，可以防止过充电、过放电。一旦发生短路可在15ms内自动切断电源；短路解除后可重新恢复供电。灯头内装有专用充放电控制电路，其充电方式采用恒流―恒压方式，完全符合锂离子电池充电要求。充电控制电路采用开关电源工作方式，工作过程中不会产生过高热量，可大大延长矿灯使用寿命。放电采用恒流驱动方式，可使光源在工作过程中具有比较稳定的亮度。电缆接口采用特殊的锁紧装置，不但具有较高的抗拉拨能力，而且密封性能好，具有防浸泡功能。短路保护器、充电板与电缆的连接采用螺丝紧固。更换维修方便。

   2、产品执行标准

GB 7957-2003 矿灯安全性能通用要求

Q/XY 02-2009  KL5LM型矿灯

3、防爆形式:ExsI

   二、结构与工作原理

   1、结构

   矿灯由装在电池槽内的锂离子电池、矿灯短路保护器（以下称保护器），通过电缆和灯头连接组成。灯头内装有充放电控制电路板及反光杯等，详见图1。

  1.灯头壳            5. 灯头玻璃         9.帽钩                13.螺钉              17.固定圈

  2.灯头开关          6.充电板            10.蓄电池槽           14.密封圈            18.保护器

  3.灯头圈            7.灯头板            11.电池组             15.电缆              19.上盖

  4.光杯              8.充电正极          12.内衬套             16.电缆护套

图1 KL4LM（A）型矿灯结构

   2、工作原理

矿灯充电后，打开灯头开关K，电池E通过驱动电路DRI点亮LED。当矿灯供电回路万一发生正、负极直接短路时，保护器PB就会在15ms内自动切断供电回路，使电路中断，从而保证矿灯使用的安全。当故障消除后，矿灯只要在矿灯充电架（器）上充一下电，即可重新处于工作状态。充电时，外部电源由充电口进入，通过充电板CHA 向电池E充电，充满自动停止充电。

   3、安全保护特性

   1）、过充电保护

   为防止电池过充电，矿灯采用双重保护措施，一是通过充放电控制电路严格控制充电电压在4.2V±0.05V范围内，当充电电压达到此值会自动停止充电。二是一旦充放电控制电路失控，保护器可在电池电压达到4.25V时切断充电电源。

   2）、过放电保护

   当电池电压低于2.75V时，保护器会切断放电回路，以保护电池不会因过放电而影响使用寿命或损坏，只有重新充电后才能恢复供电。

   3）、短路保护

   矿灯具有双重短路保护措施。一是当外电路发生短路时，保护器会在15ms内自动切断电池的供电回路。二是电池内部设有PTC保护装置，一旦电池内部发生短路，电池温度会升高使PTC保护装置动作，阻止电池内部故障的延续。

三、 主要技术参数

   KL4LM（A）型矿灯的主要技术参数见表1

表1

四、外形尺寸及质量

   1、外形尺寸：（114×90×42）mm；

   2、质量：   ＜0.65 kg。

五、使用方法

   1、矿灯在出厂时电池容量为80%左右，应先对矿灯充电后使用。

   2、本矿灯为主、辅光源分体结构，使用时可通过灯头开关进行主、辅光源转换。

   3、矿灯可在各类铅酸充电架上充电，充电电压5.5V～12V，充电前应先检查充电架上的电压是否在规定范围内。

   4、矿灯也可用本公司专用充电架充电，充电架上装有多重保护措施，更有利于延长矿灯使用寿命。

六、故障分析及排除

矿灯常见的故障现象，原因分析及排除方法见表2

表2
